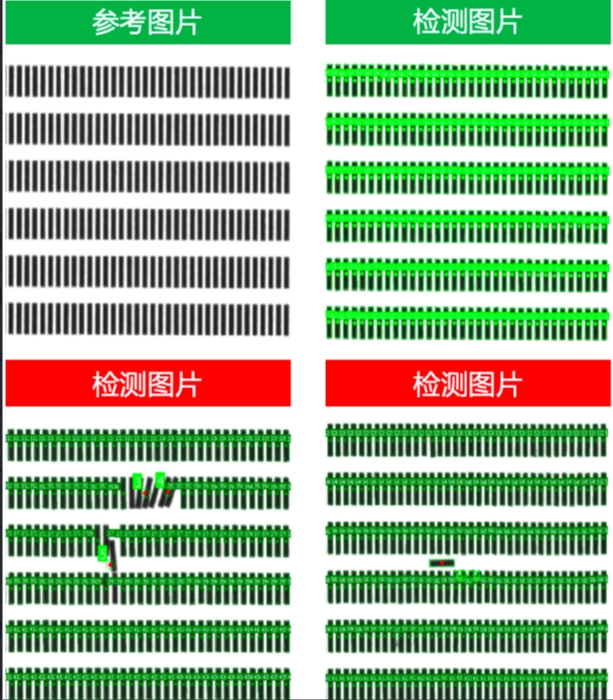

晶片计数及缺陷检测， 0.2秒完成万片检测，实现良率有效提升

在半导体行业，产品质量直接关系到其性能与市场竞争力。随着技术的发展，半导体产品愈发精密，对质量的要求也达到了前所未有的高度。哪怕晶片上存在极其微小的缺陷，都可能致使最终产品性能下滑，甚至完全失效。在这一背景下，晶片计数及缺陷检测视觉系统应运而生，成为半导体生产过程中不可或缺的质量保障工具。

如今，晶片的尺寸越来越小，对检测设备的分辨率和精度提出了严苛要求。与此同时，晶片表面较高的反光率，以及复杂的纹理与颜色，让缺陷难以被准确识别。维视智造的视觉系统搭载了高分辨率相机和先进的光学组件，具备卓越的图像采集能力，能够清晰捕捉微小晶片的细节，精准分辨缺陷和正常纹理，有效突破了这一检测瓶颈。

高效检测，带来显著价值

在半导体生产中，检测设备的稳定性和拓展性同样至关重要。我们的视觉系统采用了高性能的硬件架构和优化的算法，不仅能在长时间运行中保持稳定，还具备出色的兼容性和可拓展性，可灵活适配不同的生产场景与工艺要求。

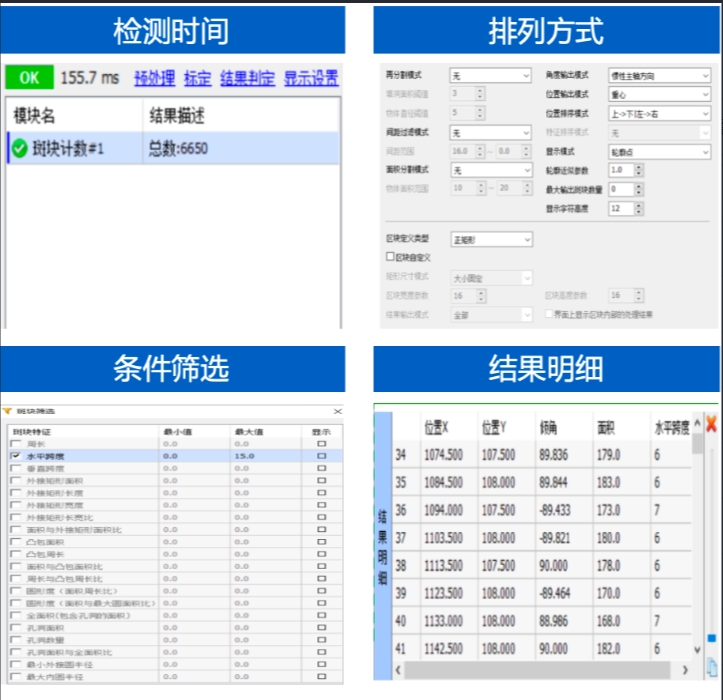

在半导体生产中，效率直接决定了企业的成本与竞争力。维视智造视觉系统在这方面表现出色，能够在 0.2 秒内完成 10000 + 晶片的检测。这种超高的检测效率，不仅大幅缩短了生产周期，降低了人工成本，还极大地提高了良品率。通过在生产过程中及时发现并剔除有缺陷的晶片，保障了产品质量的一致性，为企业带来显著的经济效益。

适用于多个场景

维视智造晶片计数及缺陷检测视觉系统可广泛应用于半导体制造的多个环节。在晶片制造阶段，可实时监测生产过程，及时发现生产设备的异常，避免出现大量次品；在封装测试阶段，能够对封装后的产品进行全面检测，确保交付的产品质量符合标准。在半导体行业竞争愈发激烈的今天，拥有一套高效、精准的晶片计数及缺陷检测视觉系统，无疑是企业提升竞争力的关键。
