贴膜缺陷种类繁多，如何快速检测IC引脚框架贴膜检测？

在半导体产业蓬勃发展的今天，IC 引脚框架贴膜质量，对后续封装工艺和产品性能有着决定性影响。一张看似普通的贴膜，若存在偏位、气泡、褶皱或破损等缺陷，极有可能导致引脚间短路、开路，甚至在塑封时引发树脂泄漏，严重损害 IC 芯片的电气性能与可靠性。随着半导体行业产能的不断扩张，传统人工检测方式的弊端愈发凸显，效率低、误判率高、劳动强度大等问题，已无法满足高速生产线的检测需求。在此背景下，维视智造凭借深厚的技术沉淀，推出了 IC 引脚框架贴膜检测视觉系统，为行业带来了全新的解决方案。

直击检测痛点，维视智造展现技术硬实力

IC 引脚框架贴膜检测，向来是行业内的一大难题。一方面，贴膜缺陷种类繁多，特征差异极大。大面积的膜偏和气泡容易被发现，但微小的划痕和异物，凭借肉眼几乎难以察觉，这对图像识别与分类技术提出了极高要求。另一方面，在实际生产环境中，各种干扰因素层出不穷，进一步增加了检测难度。而在尺寸检测方面，精确地定位引脚框架和贴膜的边缘，对视觉系统的定位精度和测量精度是巨大考验。

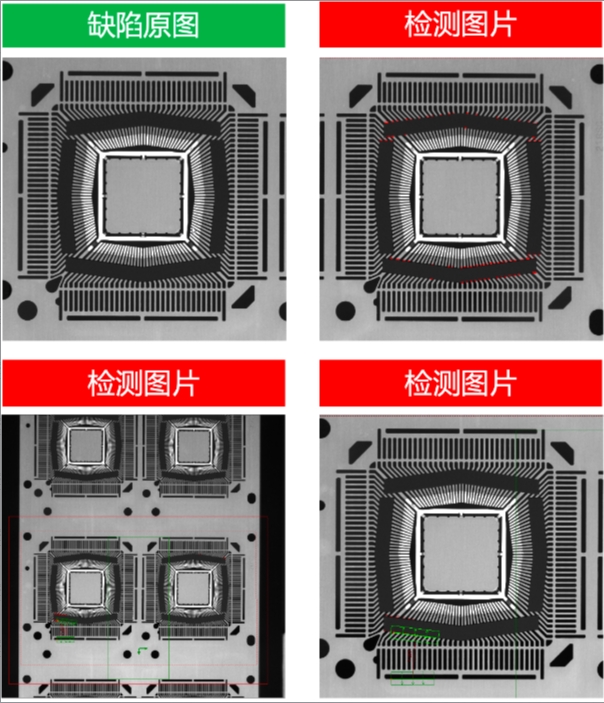

维视智造 IC 引脚框架贴膜检测视觉系统，凭借先进的图像算法和硬件配置，成功攻克了这些难题。该系统搭载了强大的图像增强算法，能对采集到的图像进行智能优化，清晰凸显各类缺陷特征，哪怕是极其细微的划痕和异物，也能被精准识别。在定位与测量方面，维视智造运用了高精度的视觉传感器和独特的边缘检测算法，实现了对引脚框架和贴膜边缘的精准定位，确保检测尺寸精度达到 ±0.05mm，缺陷面积＞0.15mm*0.15mm，远超行业平均水平。

赋能产业升级，维视智造创造显著价值

自维视智造 IC 引脚框架贴膜检测视觉系统投入市场以来，已在众多半导体制造企业中得到广泛应用，并取得了显著成效。该系统凭借高速、精准的检测能力，大幅提升了生产效率，有效降低了因贴膜缺陷导致的产品不良率。以往依靠人工检测，不仅速度慢，而且容易出现误判，导致大量良品被误判为次品，造成资源浪费。而维视智造的视觉系统，不仅检测效率高，而且误判率极低，为企业节省了大量的人力成本和物料成本。

以某知名半导体制造企业为例，在引入维视智造 IC 引脚框架贴膜检测视觉系统后，生产线的检测效率提升了数倍，产品不良率降低了 80% 以上，生产成本大幅下降。这一成果不仅增强了企业的市场竞争力，还为企业带来了可观的经济效益。

深耕视觉检测领域，维视智造引领行业未来

作为视觉检测领域的领军企业，维视智造始终坚持技术创新，致力于为客户提供高品质、高性能的视觉检测解决方案。IC 引脚框架贴膜检测视觉系统，仅是维视智造众多创新成果中的一个缩影。多年来，维视智造凭借丰富的行业经验和专业的研发团队，不断探索视觉检测技术的新应用，为半导体、电子、汽车等多个行业的发展提供了有力支持。

展望未来，随着半导体产业的持续发展，对 IC 引脚框架贴膜检测的要求将越来越高。维视智造将继续加大研发投入，不断优化产品性能，提升服务质量，以更先进的技术和更优质的解决方案，助力半导体制造企业应对新的挑战，引领视觉检测行业迈向新的高度。
