深度学习+模块化设计！维视智造IC镀银缺陷检测适配多场景生产

在集成电路制造行业，IC 引脚框架镀银质量，对产品性能和可靠性有着举足轻重的影响。镀银环节一旦出现缺陷，不仅会增加引脚电阻，引发焊接不良，还会严重威胁集成电路的整体性能。维视智造作为视觉检测行业的领军者，凭借多年的技术积累与创新实践，推出的 IC 引脚框架镀银检测视觉系统，成为众多企业攻克镀银检测难题的得力助手。

直面检测挑战，彰显技术底蕴

应对复杂缺陷的精确识别难题

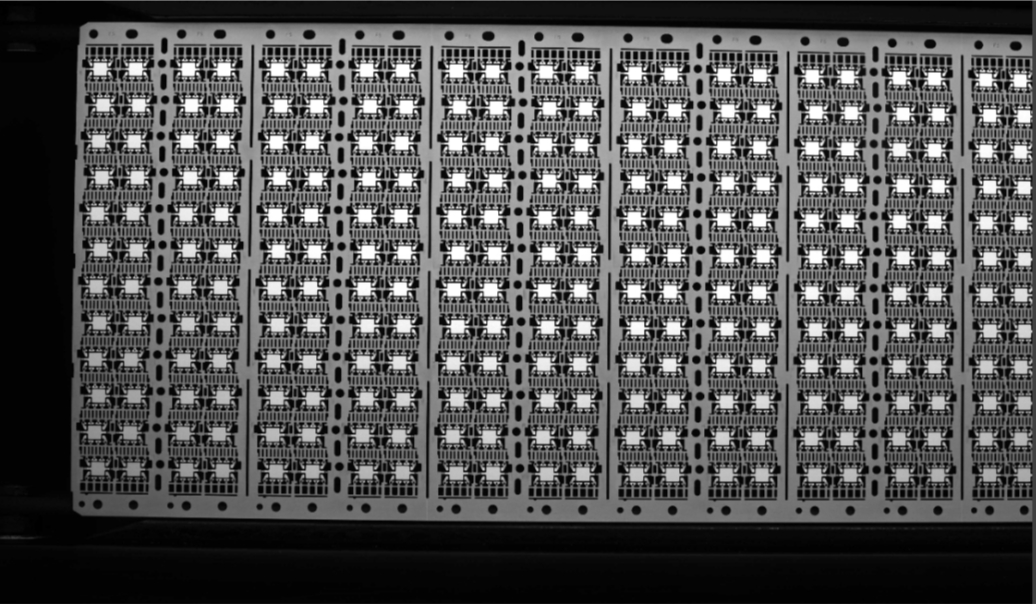

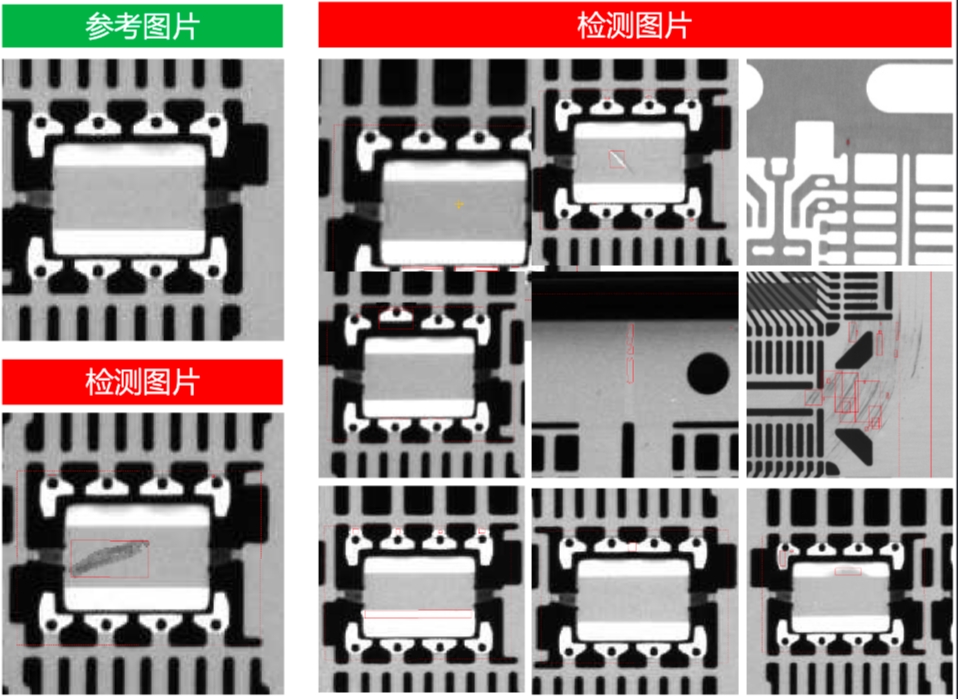

IC 引脚框架镀银缺陷形式多样，银层厚度不均、露铜、划痕、针孔和麻点等各类缺陷，在形态、尺寸和特征上各不相同。更具挑战的是，部分镀银缺陷极其微小，尺寸达到微米甚至纳米级别，这对检测设备的成像精度和算法设计要求极高。维视智造 IC 引脚框架镀银检测视觉系统搭载了高分辨率成像设备，配合定制的光学系统，能获取 IC 引脚框架表面的清晰细节图像。同时，系统引入深度学习算法，通过对大量不同类型镀银缺陷样本的学习，构建起强大的缺陷识别模型，实现对各种复杂缺陷的精准定位和识别。

满足多样化生产的适配需求

不同 IC 生产企业在产品设计、镀银工艺等方面存在差异。维视智造的检测系统采用模块化设计理念，具备灵活的参数化配置功能，可根据客户的实际生产需求，快速调整检测方案，适应不同规格的 IC 引脚框架镀银检测任务。

赋能生产效能，提升产品品质

实现高精度检测，保障产品质量

维视智造 IC 引脚框架镀银检测视觉系统拥有卓越的检测精度，能够精准检出面积＞0.05mm * 0.05mm 的各类镀银缺陷，对于压伤、划伤类缺陷，检出面积＞0.1mm * 0.1mm。这一高精度检测能力，确保了每一个进入下一生产环节的 IC 引脚框架都符合质量标准，极大地降低了因镀银缺陷导致的产品质量问题。

达成高效率检测，助力产能提升

在检测速度方面，维视智造系统表现同样出色，检测速度可达 3m - 8m/min，显著缩短了检测周期，提高了生产效率，帮助企业在激烈的市场竞争中抢占先机。

深耕行业应用，收获广泛认可

目前，维视智造 IC 引脚框架镀银检测视觉系统已在消费电子、汽车电子、工业控制等多个领域得到广泛应用。众多 IC 制造企业通过引入这一系统，有效提升了生产质量和效率，降低了生产成本。
