 前言

机器视觉是人工智能正在快速发展的一个分支。目前处于不断突破,走向成熟的阶段。简单来说,机器视觉相当于人们为机器装上了眼睛,使机器“看得见”“看得准”,“眼睛”从客观事物的图像中提取信息,进行处理并加以理解,最终用于实际检测、测量和控制。

随着中国加工制造业的进一步发展及“中国制造2025”的提出,制造业迎来了新一轮的产业升级,智能制造技术、智能数字化工程成为了制造业发展的重点。今天我们就来了解下维视智造在工业领域中常用的VisionBank视觉软件。

产品简介


维视智造推出的VisionBank智能视觉软件结合了前沿的机器视觉技术,具有智能、简单、高效、开放等能力,智能视觉软件VisionBank以模块化方式提供大量的“机器视觉基础工具”,用户只需将工业相机(或本地图像)接入“VisionBank”,然后选择合适的视觉工具组合,即可快速验证或生成自己的个性化机器视觉检测程序。

机器视觉软件

VisionBank智能视觉软件经历了60多个版本的更新迭代,解决了周期长、效率低、成本高、不稳定等缺点,无论是笔记本、台式机还是工控机、都可以运行VisionBank软件,并兼容了不同的操作系统,0基础用户都可以十几分钟开发一个视觉项目。

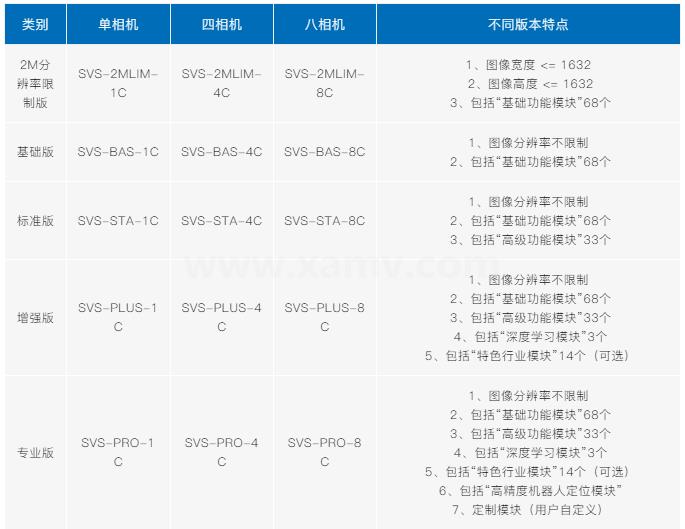

版本分类


智能视觉软件

开发框架


机器视觉工程项目

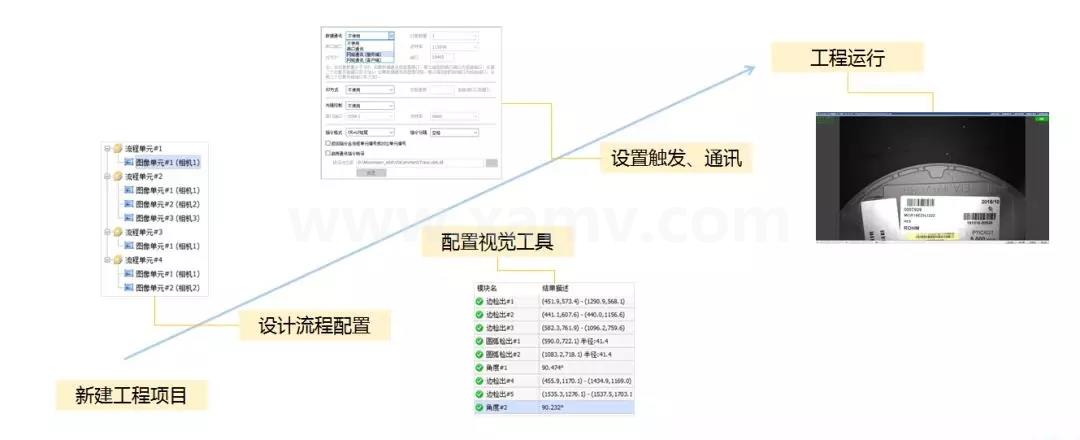

VisionBank将每个独立机器视觉项目定义为一个“工程”,对应一个工程文件。每个工程文件由一个或几个“流程单元”组成,每个流程单元由一个或几个“图像单元”组成,每个图像单元由一系列“视觉工具”组成。

机器视觉软件

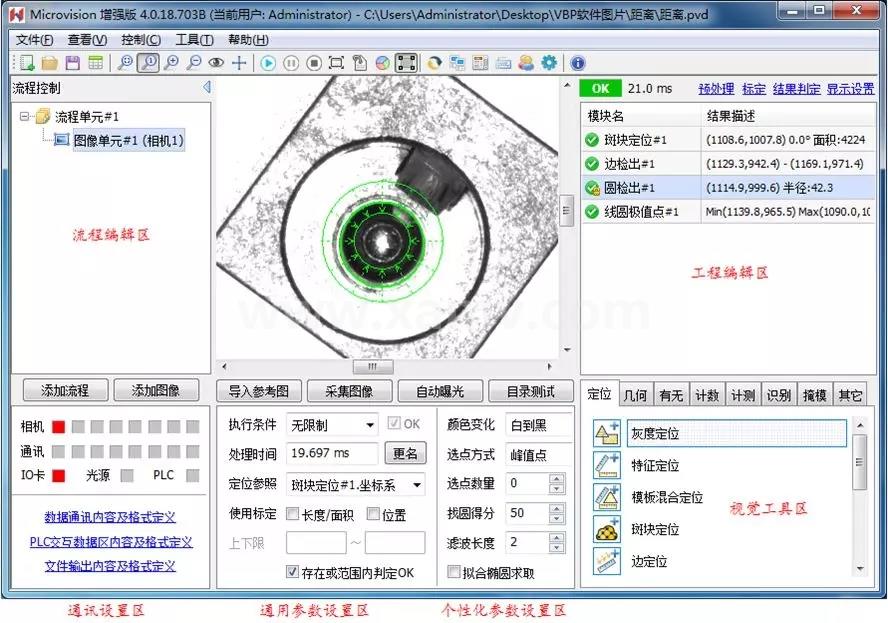

VisionBank工程文件设计界面

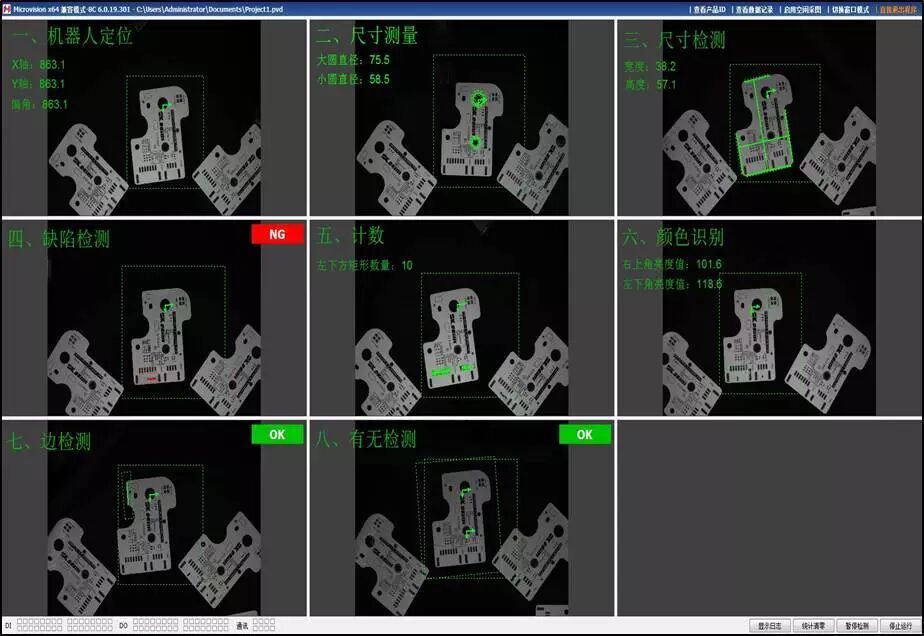

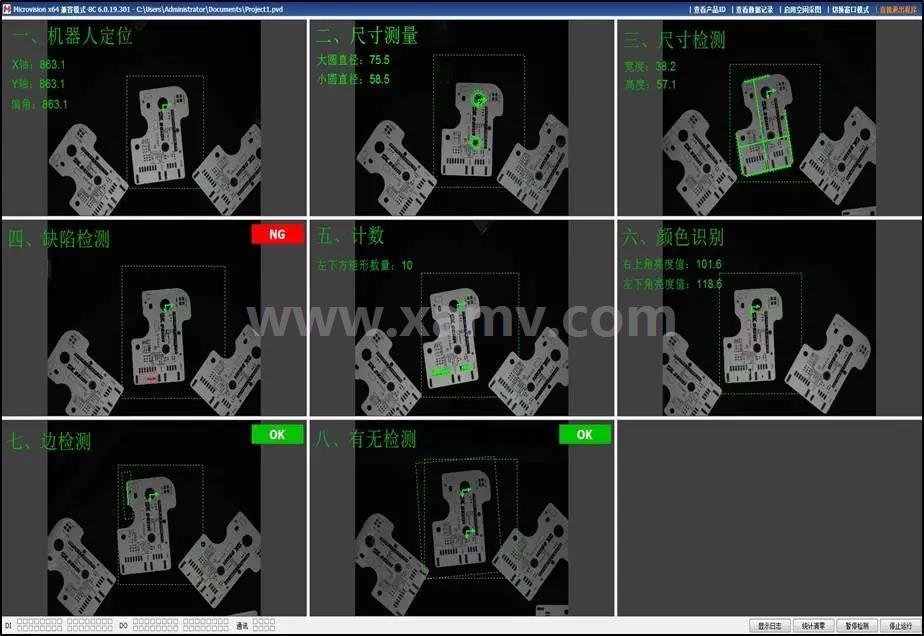

机器视觉软件界面

VisionBank运行界面

工具模块


“工具模块”中的各个机器视觉工具是VisionBank系统中的基础单元,任何复杂的机器视觉项目都是通过调用这些工具并设置合适的参数而组成。

维视智造将VisionBank软件中视觉工具添加变得极为简单,只需双击即可把视觉工具添加到工程区中。

智能视觉软件

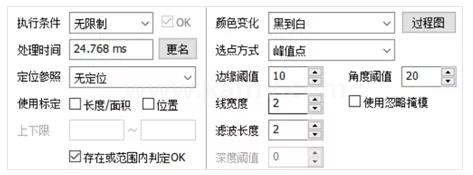

视觉工具参数设置

工具模块包括:图像预处理、视觉系统标定、匹配定位、几何运算、有无检测(缺陷分析)、计数(特征数量统计)、计测(特征数据计算)、字符\条码及二维码识别  、掩膜模块(设计特殊ROI区域)及机器人视觉共10个应用方向。

数据通讯


视觉软件的结果数据只有通过和其他设备“交互通讯”后,才能产生实际效果,由于通讯往往都是面对“第三方”设备,对于软件来说是一切都是未知的,如何保证良好的兼容性和稳定性是非常重要的。

维视智造VisionBank视觉软件提供了四种标准通讯协议——串口、网络、IO及PLC寄存器通讯。其中IO口支持“维视智造”、“研华”等主流厂商的IO卡。其他通讯口包括相机外触发、光源亮度控制及FTP数据上传等。

智能视觉软件

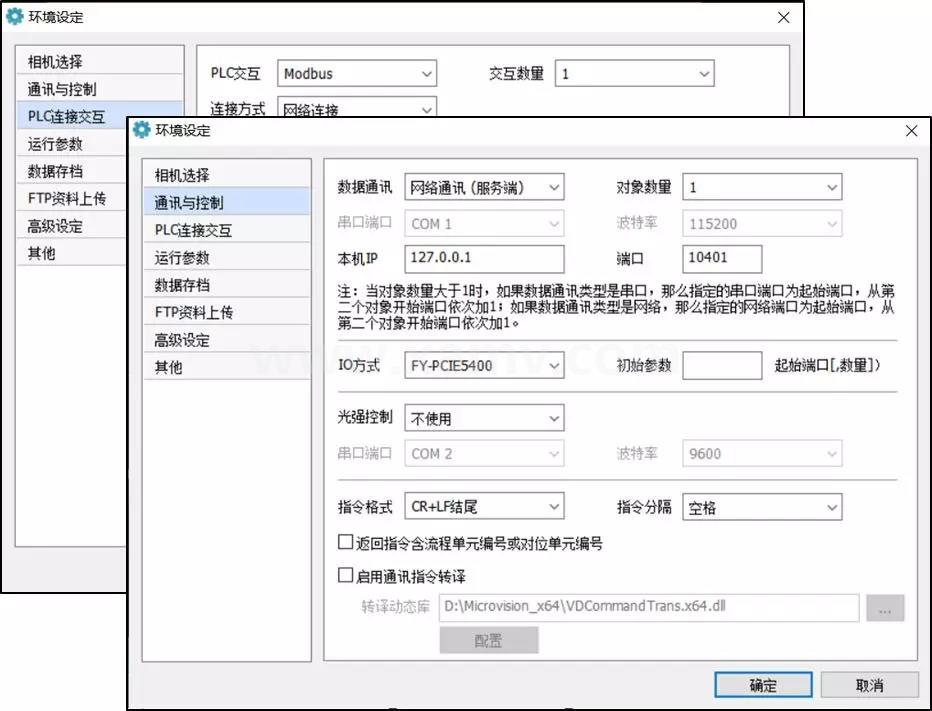

串口、网口通讯及PLC交互

智能视觉软件

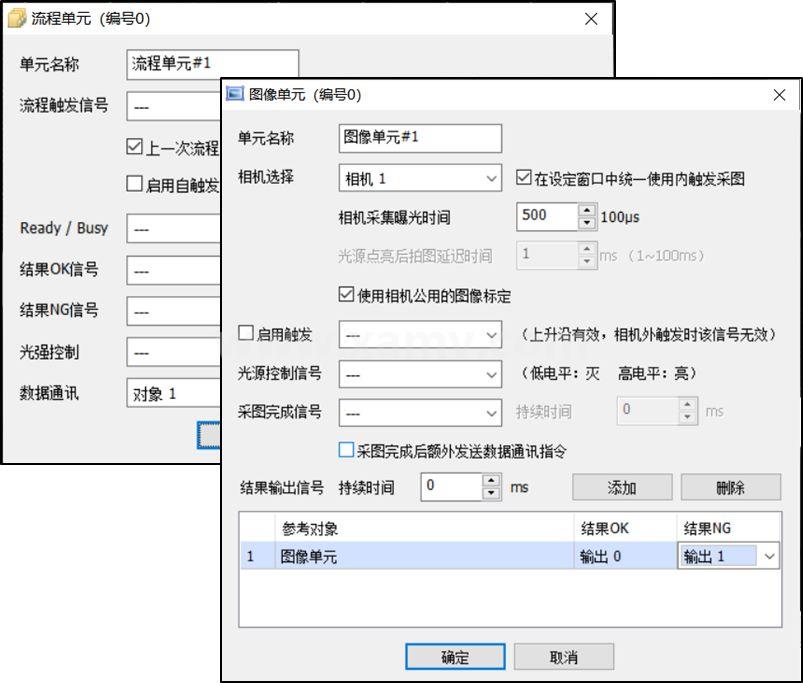

基于“流程单元”和“图像单元”的IO输出

维视智造VisionBank视觉软件可以和部分型号的PLC直接交互,型号如下:

• Modbus:汇川H1U、H3U、台达AS系列、台达DVP系列

• Keyence:KV5000、KV7000

• Melsec:Q02H、Q04UDEH、Q10UDEH、FX 5U

• Omron:CP1H、CP1E

• Mewtocol:FP-XH

• Dalta:DVP系列

• Siemens:S7-1500、S7-1200

注意:这里的交互指的是VisionBank直接向PLC地址写数据。VisionBank可以使用网口或串口和所有PLC通讯。

数据存储


VisionBank在检测过程中的所有“中间数据”及“结果数据”,均可以被调用或存储。用户可以根据需求自由选择需要的数据通过“通讯口”输出或保存到本地。

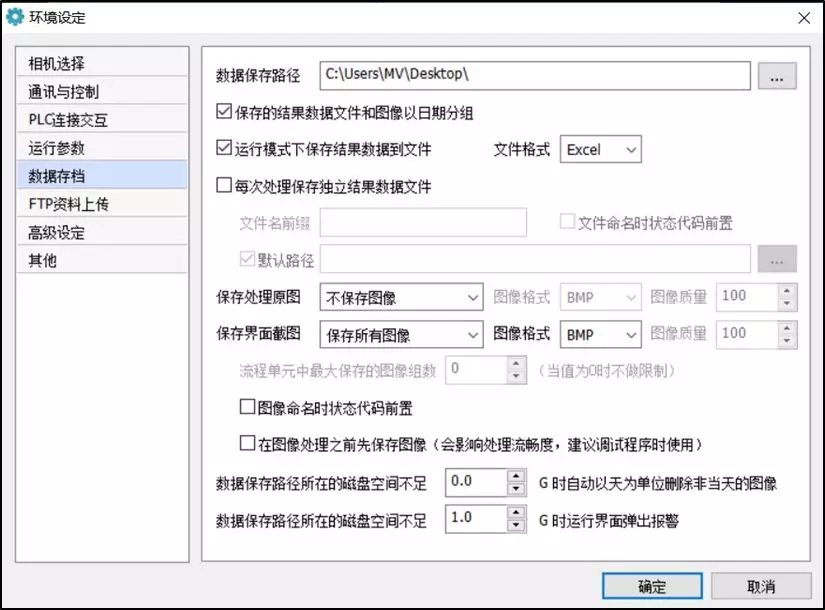

机器视觉软件数据存储

检测数据统计及图像存储

机器视觉软件数据上传

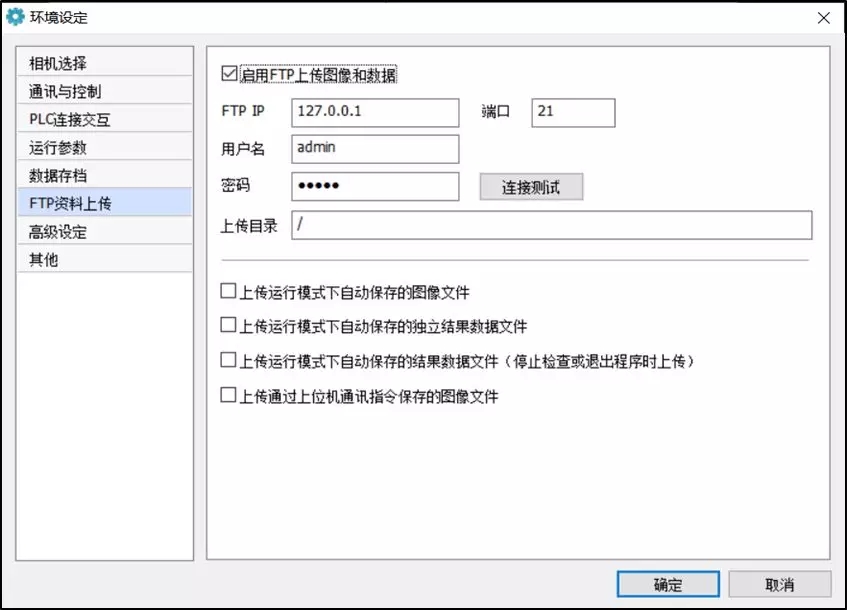

FTP数据上传

优势特点


1

工程文件自动切换 —— 针对不同型号的产品,可自动切换相应的工程文件

机器视觉软件优势特点

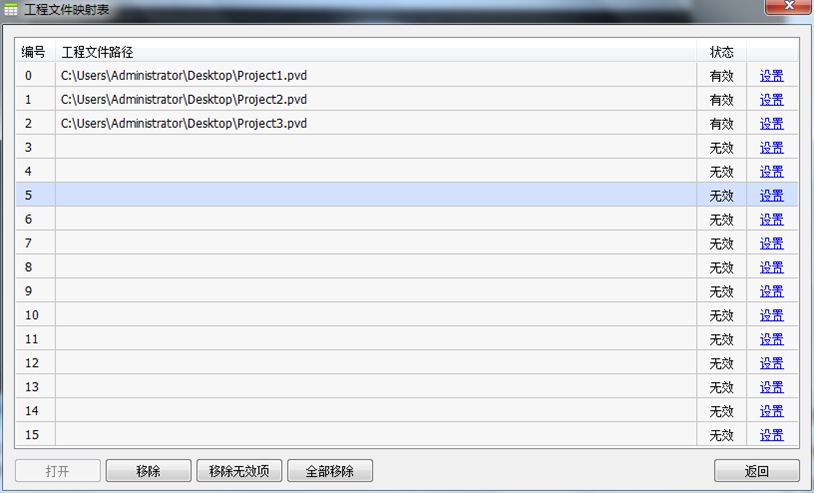

型号对应“工程文件”映射表

2

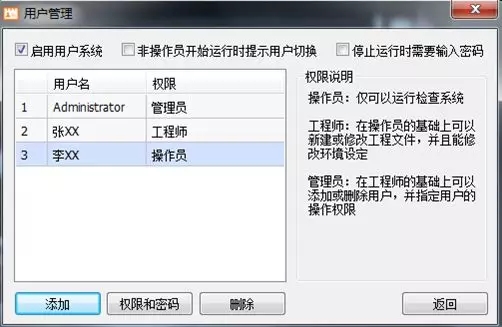

多层级权限管理

机器视觉用户管理

用户管理

3

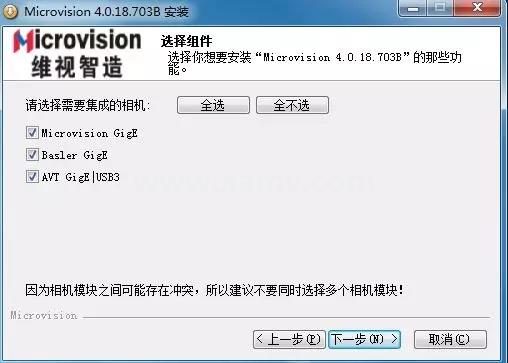

SDK层级的兼容性


使用软件内置驱动或自主安装驱动

4

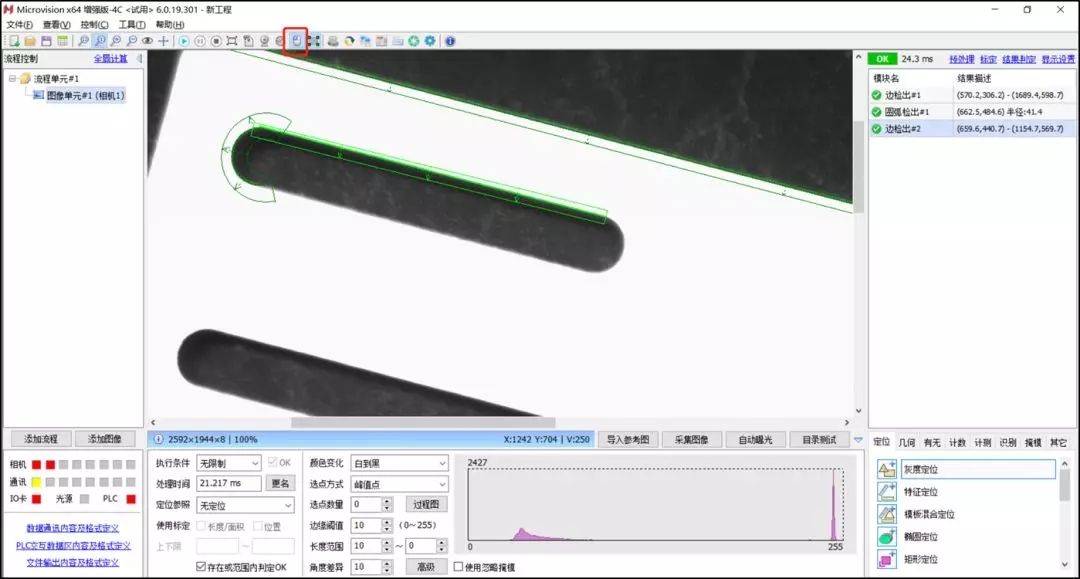

智能助手 —— 在图像特征处双击,软件会智能分析所在位置处的特征是“圆”、“边”还是“圆弧”

机器视觉软件助手

智能助手工具

5

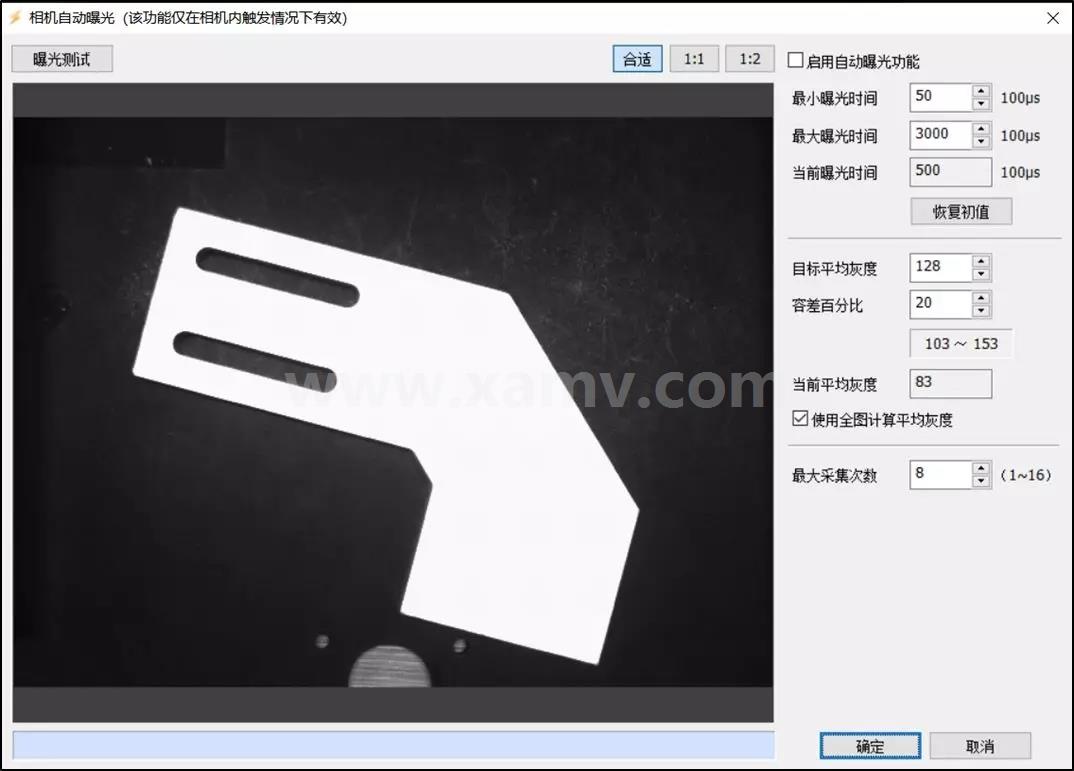

支持自动曝光策略 —— 在光照不稳定的场景,可以自动调节曝光时间,从而获取理想的图像

智能视觉软件

自动调节曝光

应用场景


1

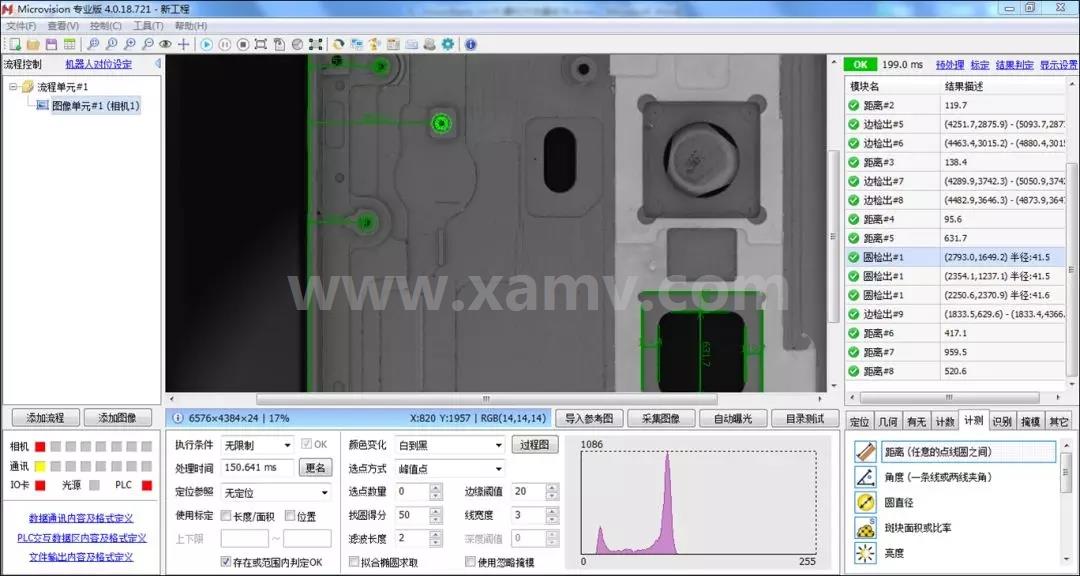

尺寸测量

尺寸测量

2

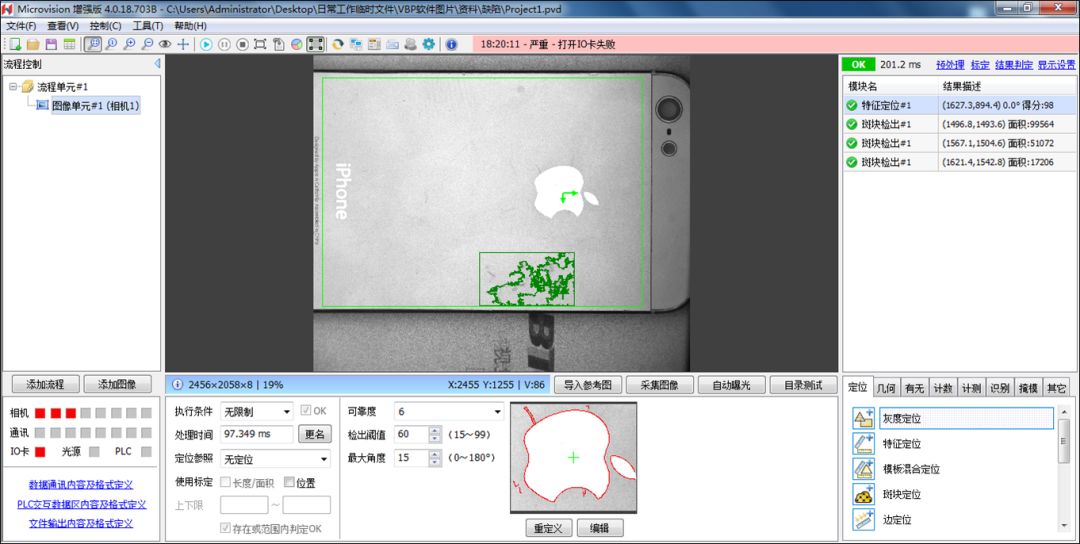

缺陷检测

缺陷检测

3

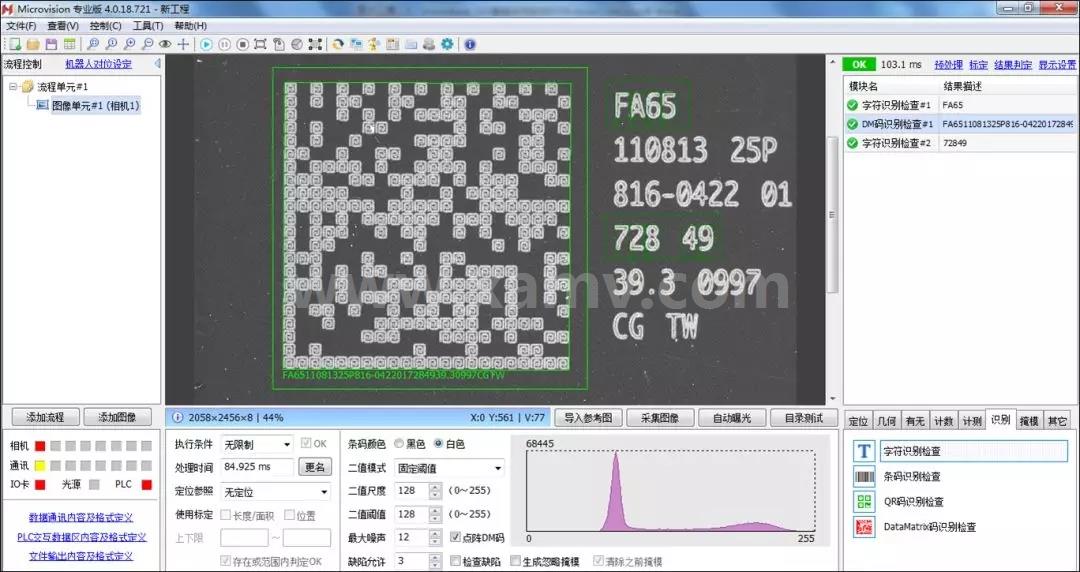

字符/二维码识别

机器视觉字符识别

4

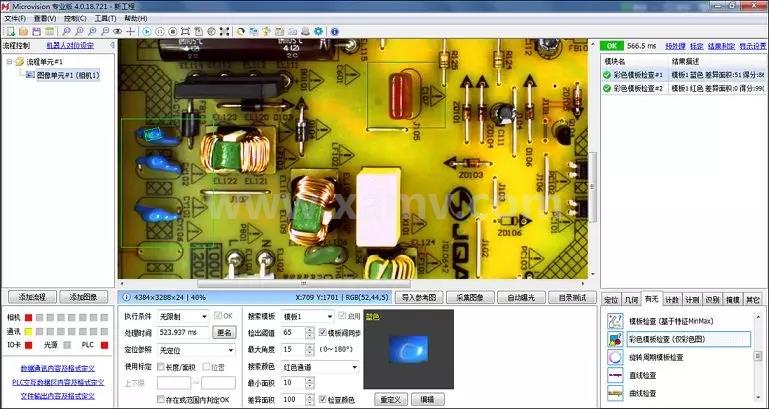

颜色识别

颜色识别

5

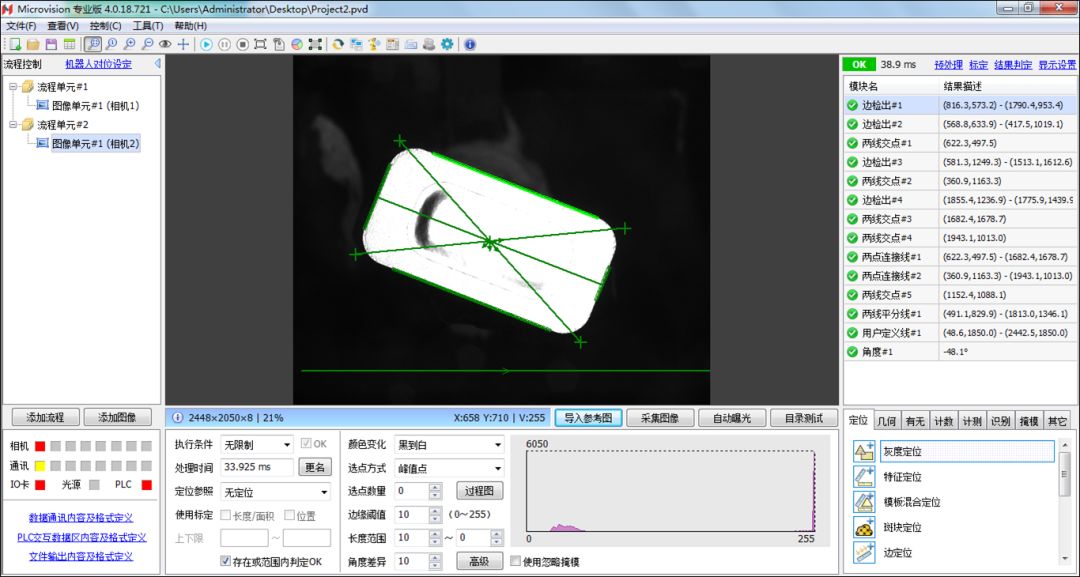

机器人定位

机器人定位

6

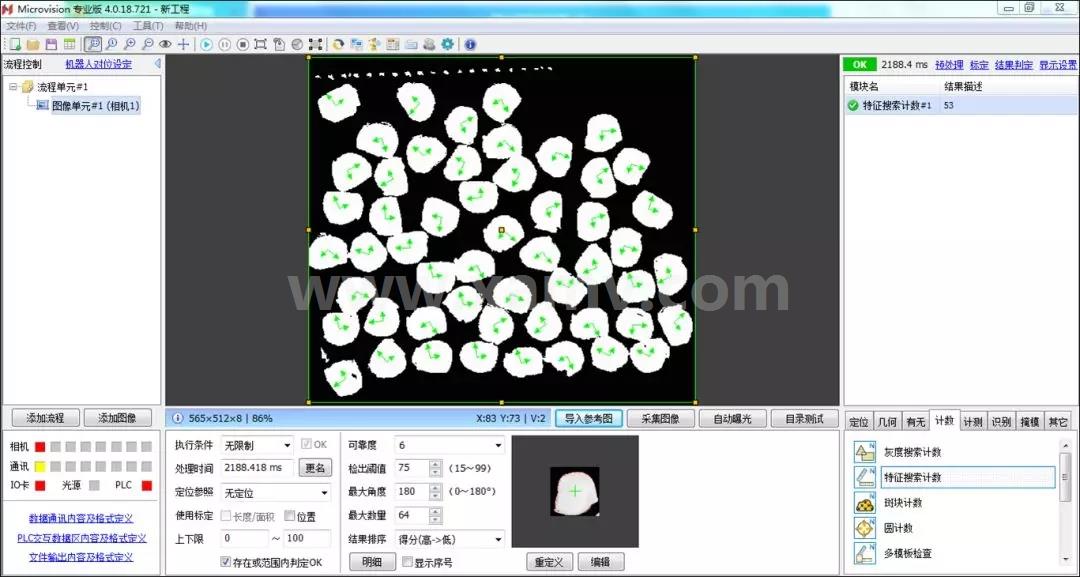

计数/有无

计数

VisionBank智能视觉软件最基础的特点就是提高生产的灵活性和自动化程度。在工业领域应用中可以大大提高生产效率和自动化程度。
