视觉系统选型及搭建——工业镜头篇

返回列表 来源:维视智造 查看手机网址
扫一扫!视觉系统选型及搭建——工业镜头篇扫一扫!
浏览:- 发布日期:2017-07-13 17:36:42【

镜头篇600

之前维视小编已经介绍了项目选型时,关于工业相机的相关选型技巧,今天我们主要来讲一下如何选择适合的镜头。

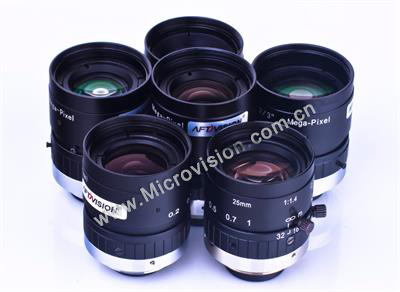

镜头根据目前行业内的分类,主要分为定焦镜头、变焦镜头、放大镜头以及双远心镜头,在精度要求比较苛刻时,建议选用双远心镜头,但是由于双远心镜头安装空间限制以及成本较高,市面上比较常用的还是前三种镜头(双远心镜头后期我们会专门教大家在什么时候选用)。

MP_看图王

下面我们以工业项目应用定焦镜头为例,介绍镜头的一些主要参数和项目之间的关系以及选型时需要注意的:

焦距

这个参数是工业镜头主要参数,与图像采集系统的工作距离息息相关,焦距越长要求的工作距离也就越长,通常来说工作距离取决于设备安装空间,推荐选用16mm~35mm(常见的是16mm、25mm、35mm)焦距段的工业镜头,因为小于16mm焦距的镜头一般都会有比较明显的畸变,这样在项目软件实施时,需要先在软件上进行畸变校正,从而影响检测效率,并且畸变校正不准确,对检测精度影响非常大,而大于35mm焦距的工作距离一般来说又比较大,不太适合用在设备上。

光学尺寸

光学尺寸是指能适配的工业相机最大传感器尺寸,现在市面上比较常见的是2/3”,性价比也是最高的,选择光学尺寸时,应该镜头的光学尺寸大于或等于相机传感器的光学尺寸。

视场角

视场角是光线能够通过镜头的最大角度,焦距越长视场角相对越小,对于同一工业镜头与不同传感器尺寸的相机搭配使用时,视场角是不同的但却是唯一的,项目我们通常知道要观测的视场范围以及工作距离,在确定了相机光学尺寸后,我们即可利用三角函数计算出视场角,选定镜头时,只需选定最接近的视场角即可。

分辨率

镜头的分辨率不同于相机的分辨率,但是却相关,它是描述镜头解像力的参数,不必追求具体的意思,只需选择尽量接近与相机分辨率的镜头即可,当然还要兼顾价格。

镜头接口

镜头的接口选择与相机统一即可,比如相机是C接口,那么镜头选择C接口,如果相机是CS接口,那么通常可以通过转换环转换为C接口,这其中情况下,既可以选择CS接口,也可以选择C接口。

光圈值

通常表示为Fx.x或者1:x.x,这个参数可不必专门考虑,只需要了解,x.x越小表示可进入镜头的光线越多。

看完以上内容,是否对镜头的选型更加的游刃有余,其实镜头的选择并不难,只需要我们把握好以上原则,很快就能选出适合项目应用的工业镜头,下期我们将介绍千兆网卡,敬请期待!
